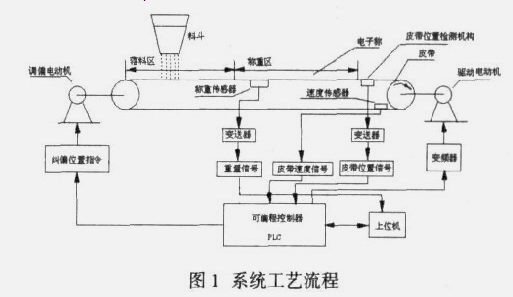

皮带配料秤的自动配料系统由5台皮带秤配料线组成,编号分别为1#、2#、3#、4#、5#,其中1#～4#为一组,1#为主料秤,其余三台为辅料秤。当不需要添加辅料时,5#电子秤单独工作输送主料。系统具有恒流量和配比控制两种功能。对于恒流量控制时,皮带秤根据皮带上物料的多少自动调节皮带速度,以达到所设定流量要求。以主秤(1#)系统工艺流程来分析,工艺流程如图1所示。

　　自动配料系统加电后,皮带驱动电机开始旋转,微处理机根据当前操作控制电机转速。料斗中的物料落在落料区,经皮带运送到达称重区,由皮带配料秤对皮带上的物料进行称重。称重传感器根据所受力的大小输出一个电压信号,经变送器放大,输出一个正比于物料重量的计量电平信号。

　　该信号送至上位机的接口,经采样后并转换成一个流量信号,在上位机上显示当前流量值。同时将此流量信号送至PLC接口,与上位机设定的各配料给定值进行比较,然后进行调节运算,其控制量送至变频器,以此来改变变频器的输出值,从而改变驱动电动机的转速。调整皮带配料秤给定量,使之与设定值相等,完成自动配料过程。
