定量给料机中称量控制装置的组成与控制
编辑:临朐昌泰机电设备有限公司   时间:2020-06-11

  定量给料机广泛地应用在建材、水泥、冶金矿山、化肥粮食、装卸、港口等用皮带输送散状物料的工业领域,为以上行业提供了精度较高的计量、控制手段,其称量控制装置的组成与控制过程如下:

  一、称量控制装置的组成

  称量控制装置由称重传感器、称重仪表、PLC可编程控制器、状态传感器等组成,其电子称量控制原理框如图3所示。

  物料重量信号经称重传感器转化为电信号后送称重显示控制器,经前置放大、A/D转换为相应的数字信号,送可编程控制器处理,称重数据送称重仪表数字显示,控制信号则驱动振动给料机和气阀,控制执行机构动作,完成称重控制工作。

  二、称量控制过程简述:

  (1)给料:系统启动,定量给料机将物料送入储料斗。

  (2)粗给料:初级电振给料机振动给料,分料机构转向粗给料机进行粗给料,到达设定值时,料口开闭机构关团,停止粗给料。粗料斗卸料至细料斗。

  (3)细给料:分料机构转向垂直落料斗,物料进入细给料机进行细给料。由于细给料物料所占比例小(一般可设定为总给料量的5%~10%),因而分料机构很快又转向粗给料机,在进行细给料的同时,进行下一轮的粗给料。

  (4)落料:细给料结束,物料卸入过渡装置,进入包装部分。包装后,由输送机运走。

  (5)从(2)开始循环。

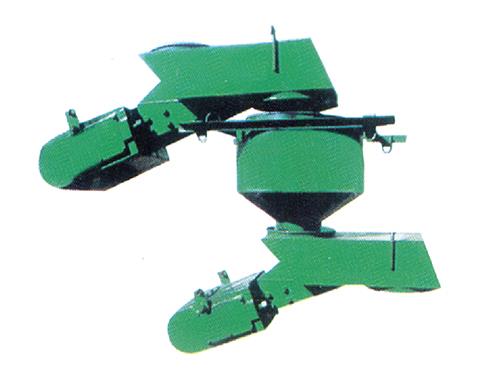

  定量给料机中双头秤的两组给料装置称重原理全相同,但由于共用一台包装机,在一组装置落料包装时,另一组细料斗要延长一段时间。两组装置各自单独又相互影响地完成称重计量工作。与单斗秤相比,大大提高了计量效率。
